Radiographie de la plaque monumentale du mémorial Désilles – Nancy (54)

Géopat a réalisé une reconnaissance non destructive visant à caractériser le type et le nombre d’attaches métalliques situées derrière les pierres de parement.

Contexte
Géopat s’est vu confier la réalisation des mesures géoradar et l’identification visuelle par endoscopie dans le contexte de conservation patrimoniale de la plaque monumentale.

Essais réalisés

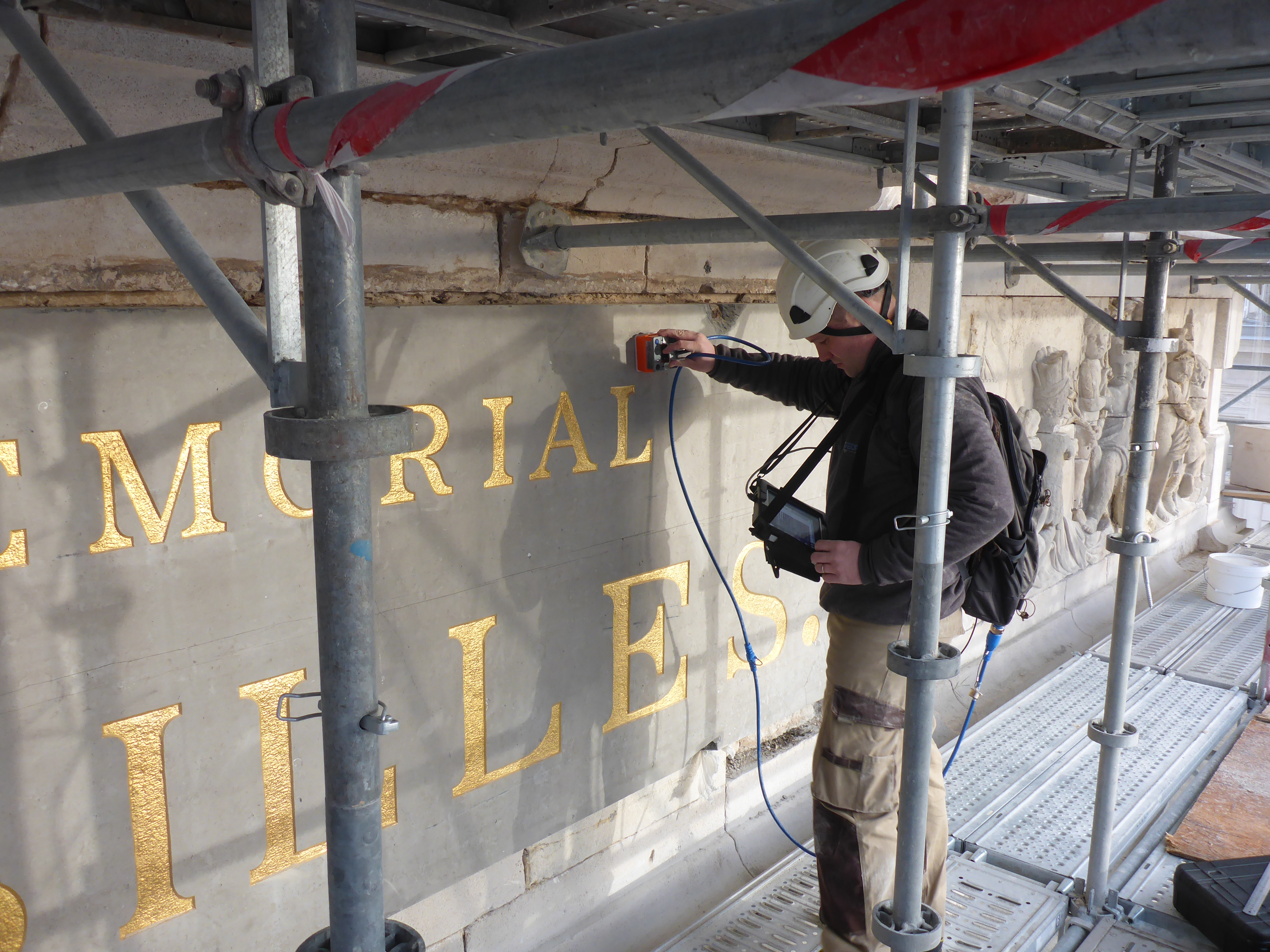

Cartographie radar antenne 2 GHz pour épaisseur d’enrobage des aciers et caractérisation des couches et épaisseurs constitutives.
Inspections endoscopiques pour contrôle visuel des aciers (dimensions, état, étalonnage des profondeurs du radar…)

Exemples de résultats
Les résultats sont fournis sous forme de :

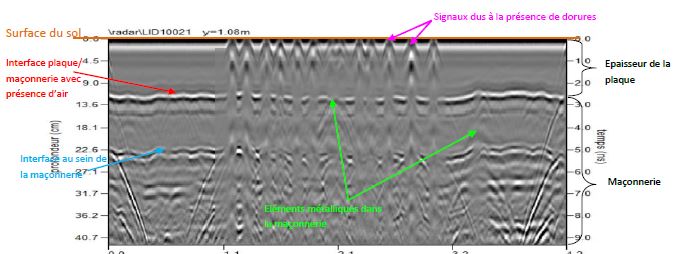

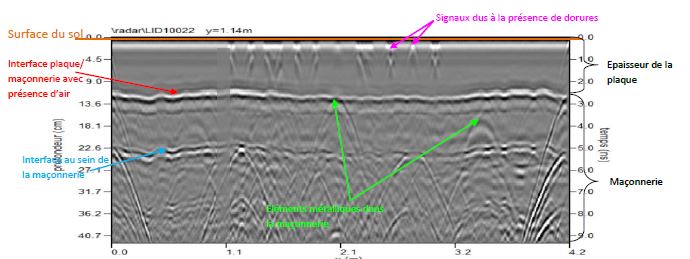

  • Coupes radar horizontales 2D interprétées et cartographies indiquant le positionnement des aciers ;

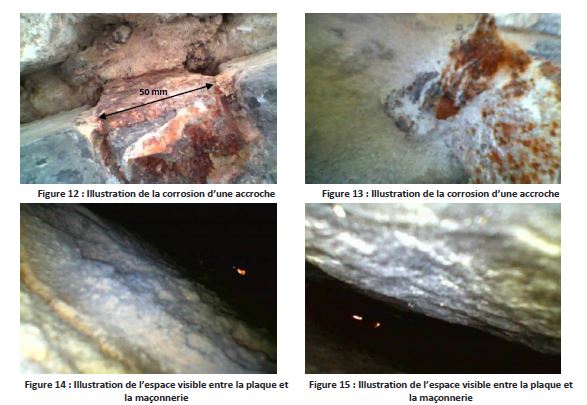

  • Images et vidéo endoscopiques.

Période et durée du projet
Février à mars 2018 – 2 jours in situ

Maître d’œuvre :
France Lanord & Bichaton

MOYENS
Endoscopie – Endoscope iLed – IT Concept
